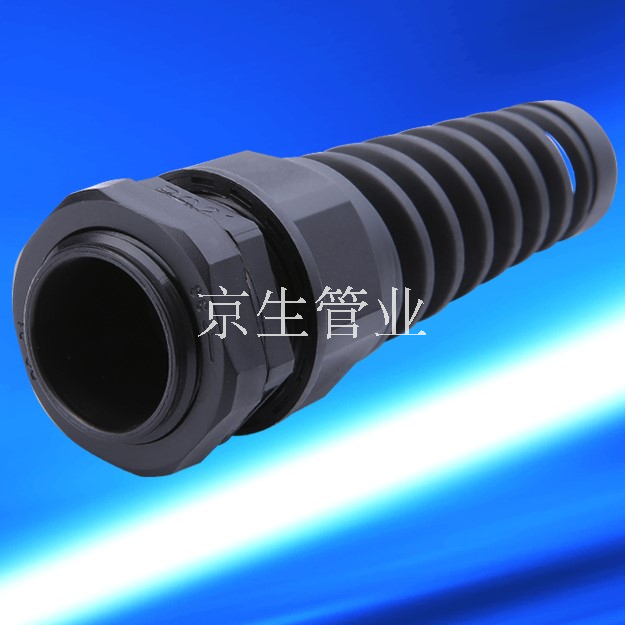

防折弯塑料电缆接头 弹簧式防水电缆锁头 旋转式塑料电缆固定头

夹紧爪与密封件特殊之设计,配合迫紧头装配省时便利,
夹紧电缆范围大,抗拉力特强,
可防水、防尘、防盐、耐酸碱、 酒精、油、脂及一般溶剂。
状态:
数量:
  • JS-KFW-EX

  • 京生

  • C014

产品特性

夹紧爪与密封件特殊之设计,配合迫紧头装配省时便利,

夹紧电缆范围大,抗拉力特强,

可防水、防尘、防盐、耐酸碱、 酒精、油、脂及一般溶剂。



产品描述

产品型号

产品材质: A.C.D.F部位采用尼龙制成,B.E部位采用丁腈橡胶制成。

螺纹规格: 公制(Mefric)、德制(PG)、英制(G)

产品颜色: 黑色、灰色、(特殊颜色可定做)。

供应范围: 在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,IP68, 欧洲环保SGS:SH6134468/CHEM。

使用方法: JS-KFW-EX型塑料电缆防折弯接头是电缆的配套产品,

                  接头可将 电 缆锁紧,另一端可接入设备箱体上,

                  也可以根据选用螺纹接入进出口为内螺纹的电动设备上。


公制螺纹 (M)

型号 公制螺纹 卡口范围 AG 外径 (mm) d (mm) GL 螺纹长度 H 接合长度 板手 (mm)
JS-KFW-EX-M12 M12 3-6.5 12 6.8 6.5 55 14
JS-KFW-EX-M12 M12 2-5 12 6.8 6.5 55 14
JS-KFW-EX-M16 M16 5-10 16 10.3 6 77 20
JS-KFW-EX-M16 M16 3-7 16 10.3 6 77 20
JS-KFW-EX-M20 M20 10-14 20 14.3 6 98 24
JS-KFW-EX-M20 M20 7-12 20 14.3 6 98 24
JS-KFW-EX-M25 M25 13-18 25 18.4 7 111 30
JS-KFW-EX-M25 M25 9-16 25 18.4 7 111 30

德制螺纹 (PG)

型号 德制螺纹 卡口范围 AG 外径 (mm) d (mm) GL 螺纹长度 H 接合长度 板手 (mm)
JS-KFW-EX-PG7 PG7 3—6.5 12.5 6.8 5 55 14
JS-KFW-EX-PG7 PG7 2—5 12.5 6.8 5 55 14
JS-KFW-EX-PG9 PG9 4—8 15.2 8.2 6 66 17
JS-KFW-EX-PG9 PG9 2—6 15.2 8.2 6 66 17
JS-KFW-EX-PG11 PG11 5—10 18.6 10.3 6 77 20
JS-KFW-EX-PG11 PG11 3—7 18.6 10.3 6 77 20
JS-KFW-EX-PG13.5 PG13.5 6—12 20.4 12.3 6.5 88 22
JS-KFW-EX-PG13.5 PG13.5 5—9 20.4 12.3 6.5 88 22
JS-KFW-EX-PG16 PG16 10—14 22.5 14.3 6.5 98 24
JS-KFW-EX-PG16 PG16 7—12 22.5 14.3 6.5 98 24
JS-KFW-EX-PG21 PG21 13—18 28.3 18.4 7 111 30
JS-KFW-EX-PG21 PG21 9—16 28.3 18.4 7 111 30

美制螺纹 (NPT)


型号 NPT 螺纹 卡口范围 AG 外径 (mm) d (mm) GL 螺纹长度 H 接合长度 板手 (mm)
JS-KFW-EX-3/8〃NPT 3/8〃NPT 4-8 17.1 8.2 15 66 17/19
JS-KFW-EX-3/8〃NPT 3/8〃NPT 2-6 17.1 8.2 15 66 17/19
JS-KFW-EX-1/2〃NPT 1/2〃NPT 6-12 21.3 12.3 13 88 22/24
JS-KFW-EX-1/2〃NPT 1/2〃NPT 5-9 21.3 12.3 13 88 22/24
JS-KFW-EX-3/4〃NPT 3/4〃NPT 13-18 26.6 18.4 13 111 30
JS-KFW-EX-3/4〃NPT 3/4〃NPT 9-16 26.6 18.4 13 111 31
